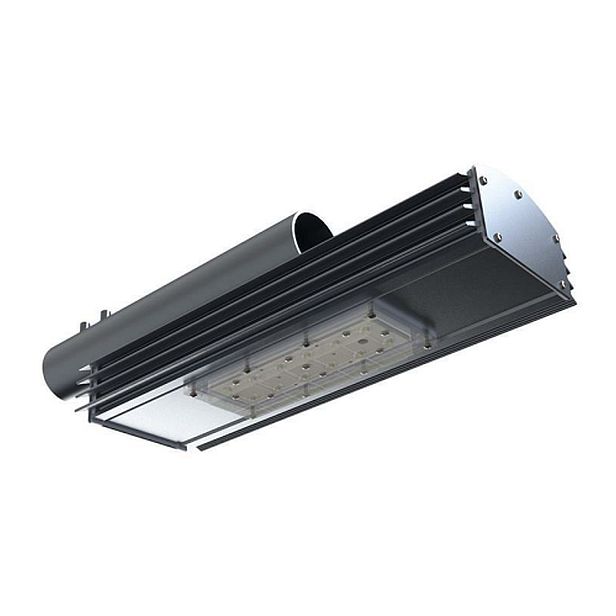

Світильник ДСУ05У

Світильник ДСУ05У
Світильник має універсальне застосування: для освітлення площ та інших відкритих просторів, вулиць, доріг; автодорожніх розв'язок і місць паркувань; архітектурних споруд, фасадів і пам'ятників; рекламних щитів; для освітлення кар'єрів, гірничих розробок, підкранових робочих зон; для освітлення виробничих, комерційних, сільськогосподарських, складських, допоміжних та інших приміщень вибухонебезпечної зони класу 22 і пожежонебезпечних зон класів П-I, П-II.
Технічні характеристики
Клас електрозахисту (ДСТУ ІЕС 60598-1:2002) I
Компенсація реактивної потужності (PFC) 0,95...0,98
Корельована колірна температура (ССТ) 4000К (на замовлення 2700...7000К)
Механічна стійкість (ГОСТ 30631-99) М1
Напруга, В 12 АС, 12 DC, 24 АС, 24 DС, 36 AC, 36 DC, 220 AC, 220 DC
Ступінь пиловологозахисту IР66
Температура навколишнього середовища -40°С...+40°С (У1) (на замовлення до +80°С)
Джерело світла світлодіоди LED
Потужність, Вт 10, 20, 25, 30, 35, 40, 50, 55, 60, 72, 75, 77, 80, 100, 110, 120, 125, 150, 160, 200, 240, 300, 450, 600

Світильник має універсальне застосування:

  • для освітлення площ та інших відкритих просторів, вулиць, доріг; автодорожніх розв'язок і місць паркувань; наземних пішохідних переходів;
  • для освітлення архітектурних споруд, фасадів і пам'ятників; рекламних щитів;
  • для освітлення територій промислових, транспортних, залізничних, будівельних і сільськогосподарських об'єктів; спортивних комплексів;
  • для освітлення кар'єрів, гірничих розробок, підкранових робочих зон;
  • для освітлення виробничих, комерційних, сільськогосподарських, складських, допоміжних та інших приміщень вибухонебезпечної зони класу 22 і пожежонебезпечних зон класів П-I, П-II.
  • широкий вибір варіантів монтажу дозволяє встановлювати світильники практично на будь-які несучі конструкції;
  • широкий вибір варіантів кутів розсіювання дозволяє отримати якісне і комфортне освітлення;
  • широкий вибір світильників щодо потужності і світловому потоку, а також, на замовлення, згідно з вимогами замовника;
  • вибір світильників щодо робочої напруги змінного або постійного струму 12В, 24В, 36В, 220В;
  • є конструкції з двома, трьома або чотирма освітлювальними приладами, об'єднаними в єдину конструкцію з регульованим напрямком освітлення;
  • комплектується приєднаним електрокабелем завдовжки до 1000мм, чим значно спрощено електромонтаж;
  • на замовлення: вібростійкі конструкції (група механічного виконання М3 / М6 / М9);
  • на замовлення: корельована колірна температура відповідно до вимог замовника (в діапазоні від 2700К до 7000К);
  • джерело світла - енергоекономні світлодіоди - клас енергоефективності «А++»! понад 50тис. годин безперервної роботи, стабільний світловий потік, миттєво запалюються / перезапалюються, стійкі до перепадів напруги і багаторазових вмикань / вимикань, мають високу кольоропередачу, відсутній шкідливий ефект низькочастотних пульсацій, немає ультрафіолетового випромінювання, екологічно не шкідливі - не вимагають спеціальної утилізації (без ртуті);
  • плавне включення, а також захист від перегріву і перегорання дозволяє продовжити термін служби світлодіодів;
  • електронні компоненти та світлодіоди виключно провідних світових виробників;
  • висока ступінь пилевологозахисту, пожежобезпечний, висока механічна міцність;
  • атмосферостійкий і має тривалий термін служби.
Корпусні деталі: екструдований анодований алюмінієвий профіль, модифікація «-315» - листовий алюміній.
Світлопропускний захисний елемент - 1, 2, 3, 4, 6, 9 або 12шт. в одному освітлювальному приладі (модифікація):
  • оптична лінза - термостійке скло,
  • моноблок лінз вторинної оптики - поліметилметакрилат (ПММА).
Монтажна ліра (модифікація): сталевий прокат.
Монтажні кронштейни (модифікація): сталевий прокат.
Апаратура керування: вбудоване електронне джерело живлення (ЕДЖ) Mean Well або VATRA або Philips.
Кабельний ввід: 1шт.
Комплектація: світильник з світлодіодним джерелом світла і приєднаним електрокабелем (L = до 1м) з клемною колодкою.

ДЖЕРЕЛО СВІТЛА: світлодіоди Seoul Semiconductor або Vossloh Schwabe.
  • (1.1) на опорну поверхню з допомогою ліри (1A) або на різьбову трубу G3/4-В (1В) - один освітлювальний прилад.
  • (1.2) на опорну поверхню з допомогою ліри - два, три або чотири освітлювальних приладів, об'єднаних в єдину конструкцію.
  • (2) на опорну поверхню з допомогою монтажної планки - два, три або чотири освітлювальних приладів, об'єднаних в єдину конструкцію.
  • (3) на опорну поверхню з допомогою спеціальних кронштейнів - один освітлювальний прилад.

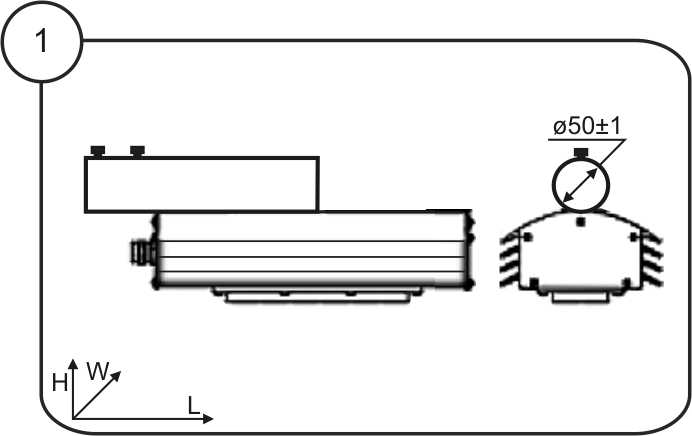

  • (4.1, 4.2, 5) на консольну трубу Ø49...51мм  - один освітлювальний прилад.

ЕЛЕКТРОПІД'ЄДНАННЯ: індивідуальне кабелем Ø6...12мм (перетин жил 1,5...4мм2).
ВАТРА ДСУ05У-120-1-511 У1 (вібростійкий М3, КЦТ 4000К) розшифровування умовних позначень:
«ВАТРА» - виробник

«ДСУ05У-» - тип і номер серії світильника

«-120-» - потужність світлодіодного джерела світла, Вт

«-1-» - кількість освітлювальних приладів, шт.

«-511» - модифікація світильника
розшифровування модифікації:
1 цифра • тип світлопропускаючого захисного елементу:
0- скляні оптичні лінзи, кут розсіювання 30О
1- скляні оптичні лінзи, кут розсіювання 45О
2- скляні оптичні лінзи, кут розсіювання 60О
3- скляні оптичні лінзи, кут розсіювання: для модифікації -3Х1, -3Х2, -3Х3 - 100О, для модифікації -3Х4, -3Х5 - 120Ох60О
4- моноблок лінз вторинної оптики, кут розсіювання 15О
5- моноблок лінз вторинної оптики, кут розсіювання 30О
6- моноблок лінз вторинної оптики, кут розсіювання 60О
7- моноблок лінз вторинної оптики, кут розсіювання: для модифікації -7Х1, -7Х2, -7Х3 - 100О, для модифікації -7Х4, -7Х5, -7X6, -7Х7 - 130Ох65О
8- моноблок лінз вторинної оптики, кут розсіювання: тільки для модифікації -8Х4 - 150Ох45О
9- резервна цифра


2 цифра • параметри мережі живлення:
1- змінний струм, 220В
2- постійний струм, 220В
3- змінний струм, 36В
4- постійний струм, 36В
5- змінний струм, 24В
6- постійний струм, 24В
7- змінний струм, 12В
8- постійний струм, 12В


3 цифра • монтаж (конструктивна особливість):
1- з допомогою ліри (екструдований корпус) (рис. 1.1, 1.2)
2- на опорну поверхню з допомогою монтажної планки (екструдований корпус, тільки для об'єднаних світильників) (рис. 2)
3- на опорну поверхню з допомогою кронштейнів (екструдований корпус) (рис. 3)
4- на консольну трубу (екструдований корпус) (рис. 4.1, 4.2)
5- на консольну трубу (штампований корпус з скляною оптичною лінзою) (рис. 5)
6- на консольну трубу (штампований корпус з моноблоком лінз) (рис. 5)
7- на різьбову трубу G3/4-В (рис. 1В)


«У1» - кліматичне виконання У, категорія розміщення 1

«(вібростійкий М3)» - дані, які вказуються при замовленні
