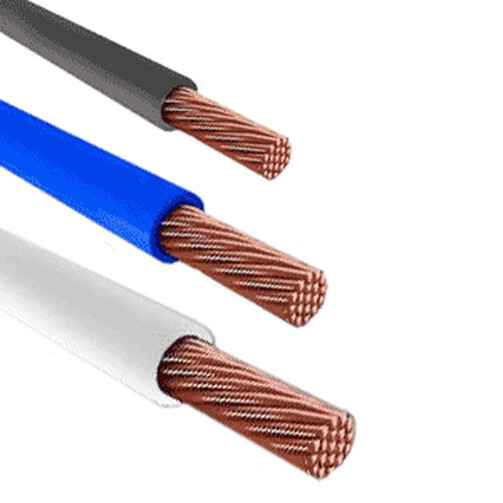

Провід ПВ-3

ЗАПИТ ЦІНИ Завантажити каталог (~10,45Mb, PDF)

Опис Опис

Провід ПВ-3 – це силовий мідний провідник ізольований полівінілхлоридом. Область застосування пристрою велика: з його допомогою підключають електричні механізми та апарати, прокладають силові та освітлювальні мережі. Його відмінність від ПВ-1 полягає у гнучкості. Провідник має підвищену гнучкість і здатний переносити всілякі вигини і повороти, в той час як ПВ-1 має найнижчий клас гнучкості.

Число жил х переріз, мм²	Зовнішній діаметр, мм	Маса провода, кг/км	Діаметр струмоведучої жили, мм
ПВ-3 1x0,75	2,31	11,4	0,84
ПВ-3 1x1,0	2,46	13,8	1,26
ПВ-3 1x1,5	2,96	20,6	1,56
ПВ-3 1x2,5	3,7	34,3	2,1
ПВ-3 1x4,0	4,2	49,4	2,6
ПВ-3 1x6,0	4,8	70,6	3,2
ПВ-3 1x10,0	6	110	4
ПВ-3 1x16,0	7,8	184	5,8
ПВ-3 1x25,0	9,6	285	7,2
ПВ-3 1x35,0	11,4	401	9

Число жил х переріз, мм²	Максимальний електричний опір постійному струму струмопровідної жили (при + 20 °С), Ом/км	Електричний опір ізоляції проводів, кому / км, не менше (при + 70 °С)
ПВ-3 1x0,75	24,5	11
ПВ-3 1x1,0	18,1	10
ПВ-3 1x1,5	12,1	10
ПВ-3 1x2,5	7,41	9
ПВ-3 1x4,0	4,61	7
ПВ-3 1x6,0	3,08	6
ПВ-3 1x10,0	1,83	5,6
ПВ-3 1x16,0	1,21	4,6
ПВ-3 1x25,0	0,809	4,4
ПВ-3 1x35,0	0,551	3,8

Провід ПВ-3 застосовується при монтажі електричних установок стаціонарної прокладки, в освітлювальних і різних силових мережах.
Також можливо, його застосування при монтажі різних електричних машин та механізмів, верстатів з номінальними показниками напруги до 450 вольт і частотою не більше 400 герц або постійній напрузі 1000 вольт.

Провід ПВ-3 також застосовується в ділянках електричних ланцюгів, де потрібен сильний вигин самих проводів. Мідь, є основним компонентом струмопровідної жили, яка виготовлена в багатожильному виконанні.

Класи 2, 3, 4, передбачені для розміру перерізів від 0,5 до 1,5 мм², клас 3 використовується для січення 6 - 95 мм², клас 4 застосовується в перерізах від 2,5 до 4 мм².

Ізоляційним матеріалом є ПВХ пластикат, який виконаний в різних кольорах. Як правило, колір наноситься суцільний або з двома смугами на натуральне забарвлення, які розташовуються в діаметральному порядку.

Заземлюючі дроти ПВ3 мають забарвлення, виконане в жовто - зеленому кольорі. Як правило, провід ПВ3 прокладають в додатковій ізоляції у вигляді різних сталевих, поліетиленових, пластикових труб або гнучкого металлорукава.

Основні параметри проводу ПВ 3

Вид кліматичного виконання - ОМ і ХЛ, категорія розміщення 2 по ГОСТ 15150-69.
Провід стійкий до впливу температури навколишнього середовища від -50 ° С до + 70 ° С.
Провід стійкий до впливу відносної вологості повітря 100% при температурі + 35 ° С.
Провід стійкий до впливу цвілевих грибів.
Провід стійкий до впливу механічних ударів, лінійного прискорення, вигинів, вібраційних навантажень, акустичних шумів.
Проводи не поширюють горіння.
Монтаж проводів повинен проводитися при температурі не нижче -15 ° С.
Радіус вигину при монтажі - не менше 10 діаметрів проводу.
Тривало допустима температура нагріву жил - не більше + 70 ° С.
Будівельна довжина проводів - не менше 100 метр
Гарантійний термін експлуатації - 2 роки з дня введення проводів в експлуатацію.
Термін служби проводів - не менше 15 років.
