ВВГнгд-кабель забезпечує електрикою стаціонарні установки та знаходить своє застосування у багатьох областях: на житлово-комунальних об'єктах, промислових підприємствах та при будівництві житлових будинків. Такий кабель вибирають через його стійкість до займання та підвищеної вологості повітря у мокрих приміщеннях (опалюються вони чи ні – неважливо) та експлуатації на відкритому повітрі при значній кількості атмосферних опадів та їх наслідків. Незважаючи на різні погодні умови в тій чи іншій кліматичній зоні, такий атрибут зарекомендував себе на «відмінно»: він без проблем передає робочу напругу в електричній магістралі, яка становить 1 тис. Вольт (1 кВ) або 660 Вольт (0,66 кВ) . При цьому частота мережі становить 50 Герц (50 Гц).
| ВВГнгд 1x1,5 ож | 42 | 5,4 |
| ВВГнгд 1x2,5 ож | 53 | 5,8 |
| ВВГнгд 1x4,0 ож | 76 | 6,6 |
| ВВГнгд 1x6,0 ож | 97 | 7,1 |
| ВВГнгд 1x10 ож | 140 | 7,9 |
| ВВГнгд 1x16 ож | 211 | 9,4 |
| ВВГнгд 1x25 ож | 312 | 11 |
| ВВГнгд 1x35 ож | 407 | 12 |
| ВВГнгд 1x50 ож | 537 | 13,4 |
| ВВГнгд 1x50 | 595 | 14,3 |
| ВВГнгд 1x70 | 796 | 15,9 |
| ВВГнгд 1x95 | 1051 | 17,8 |
| ВВГнгд 1x120 | 1313 | 19,8 |
| ВВГнгд 1x150 | 1613 | 21,4 |
| ВВГнгд 1x185 | 1985 | 23,8 |
| ВВГнгд 1x240 | 2540 | 26,5 |
| ВВГнгд 1x300 | 3169 | 29,0 |
| ВВГнгд 1x400 | 4152 | 32,4 |
| ВВГнгд 1x500 | 5174 | 36,2 |
| ВВГнгд 1x625 | 6407 | 39,4 |
| ВВГнгд 2x1,5 ож | 89 | 9 |
| ВВГнгд 2x2,5 ож | 113 | 9,7 |
| ВВГнгд 2x4,0 ож | 161 | 11,4 |
| ВВГнгд 2x6,0 ож | 206 | 12,4 |
| ВВГнгд 2x10 ож | 294 | 14 |
| ВВГнгд 2x16 ож | 456 | 16,5 |
| ВВГнгд 2x25 ож | 695 | 20 |
| ВВГнгд 2x35 ож | 912 | 21,9 |
| ВВГнгд 2x50 ож | 1225 | 25,3 |
| ВВГнгд 2x50 | 1346 | 27 |
| ВВГнгд 2x70 | 1624 | 24,4 |
| ВВГнгд 2x95 | 2141 | 27,1 |
| ВВГнгд 2x120 | 2635 | 29,3 |
| ВВГнгд 2x150 | 3244 | 31,9 |
| ВВГнгд 2x185 | 3979 | 35,1 |
| ВВГнгд 2x240 | 5100 | 39,2 |
| ВВГнгд 3x1,5 ож | 113 | 9,4 |
| ВВГнгд 3x2,5 ож | 147 | 10,2 |
| ВВГнгд 3x4,0 ож | 213 | 12,1 |
| ВВГнгд 3x6,0 ож | 279 | 13,1 |
| ВВГнгд 3x10 ож | 404 | 14,9 |
| ВВГнгд 3x16 ож | 591 | 17,4 |
| ВВГнгд 3x25 ож | 906 | 21,2 |
| ВВГнгд 3x35 ож | 1191 | 23,3 |
| ВВГнгд 3x35 ож | 1186 | 20,6 |
| ВВГнгд 3x50 ож | 1601 | 26,8 |
| ВВГнгд 3x50 ож | 1576 | 23,4 |
| ВВГнгд 3x50 | 1645 | 25,1 |
| ВВГнгд 3x70 | 2244 | 28 |
| ВВГнгд 3x95 | 3017 | 31,6 |
| ВВГнгд 3x120 | 3762 | 34,6 |
| ВВГнгд 3x150 | 4580 | 37,7 |
| ВВГнгд 3x185 | 5657 | 41,3 |
| ВВГнгд 3x240 | 7398 | 46,9 |
| ВВГнгд 3x2,5+1x1,5 | 173 | 11,1 |
| ВВГнгд 3x4,0+1x2,5 ож | 254 | 13,2 |
| ВВГнгд 3x6,0+1x4,0 ож | 336 | 14,4 |
| ВВГнгд 3x10+1x6,0 ож | 481 | 16,3 |
| ВВГнгд 3x16+1x10 ож | 725 | 19,5 |
| ВВГнгд 3x25+1х16 ож | 1084 | 23,2 |
| ВВГнгд 3x35+1х16 ож | 1403 | 25,1 |
| ВВГнгд 3x50+1х25 ож | 1886 | 28,5 |
| ВВГнгд 3x50+1х25 ож | 1873 | 26,4 |
| ВВГнгд 3x50+1х25 | 1921 | 27,6 |
| ВВГнгд 3x70+1x35 | 2613 | 30,8 |
| ВВГнгд 3x95+1x50 | 3557 | 35,3 |
| ВВГнгд 3x120+1x70 | 4521 | 39 |
| ВВГнгд 3x150+1x70 | 5342 | 42,1 |
| ВВГнгд 3x185+1x95 | 6711 | 46,8 |
| ВВГнгд 3x240+1x120 | 8666 | 52,8 |
| ВВГнгд 4x1,5 ож | 139 | 10,2 |
| ВВГнгд 4x2,5 ож | 183 | 11,1 |
| ВВГнгд 4x4,0 ож | 269 | 13,2 |
| ВВГнгд 4x6,0 ож | 355 | 14,4 |
| ВВГнгд 4x10 ож | 519 | 16,3 |
| ВВГнгд 4x16 ож | 781 | 19,5 |
| ВВГнгд 4x25 ож | 1176 | 23,2 |
| ВВГнгд 4x35 ож | 1574 | 26 |
| ВВГнгд 4x50 ож | 2088 | 29,6 |
| ВВГнгд 4x50 ож | 2086 | 26,6 |
| ВВГнгд 4x50 | 2149 | 27,9 |
| ВВГнгд 4x70 | 2941 | 31,1 |
| ВВГнгд 4x95 | 4004 | 35,5 |
| ВВГнгд 4x120 | 4946 | 38,4 |
| ВВГнгд 4x185 | 7496 | 46 |
| ВВГнгд 4x240 | 9765 | 51,9 |
| ВВГнгд 5x1,5 ож | 165 | 11 |
| ВВГнгд 5x2,5 ож | 218 | 12 |
| ВВГнгд 5x4,0 ож | 324 | 14,4 |
| ВВГнгд 5x6,0 ож | 430 | 15,7 |
| ВВГнгд 5x10 ож | 636 | 17,9 |
| ВВГнгд 5x16 ож | 978 | 20,8 |
| ВВГнгд 5x25 ож | 1503 | 25,3 |
| ВВГнгд 5x35 ож | 2001 | 28,0 |
| ВВГнгд 5x35 | 2160 | 30,8 |
| ВВГнгд 5x50 ож | 2660 | 32,0 |
| ВВГнгд 5x50 | 2989 | 34,7 |
| ВВГнгд 5x50 | 3072 | 36,6 |
| ВВГнгд 5x70 | 3856 | 35,6 |
| ВВГнгд 5x95 | 5108 | 40,0 |
| ВВГнгд 5x120 | 6313 | 42,9 |
| ВВГнгд 5x150 | 7852 | 47,8 |
| ВВГнгд 5x185 | 9575 | 52,0 |

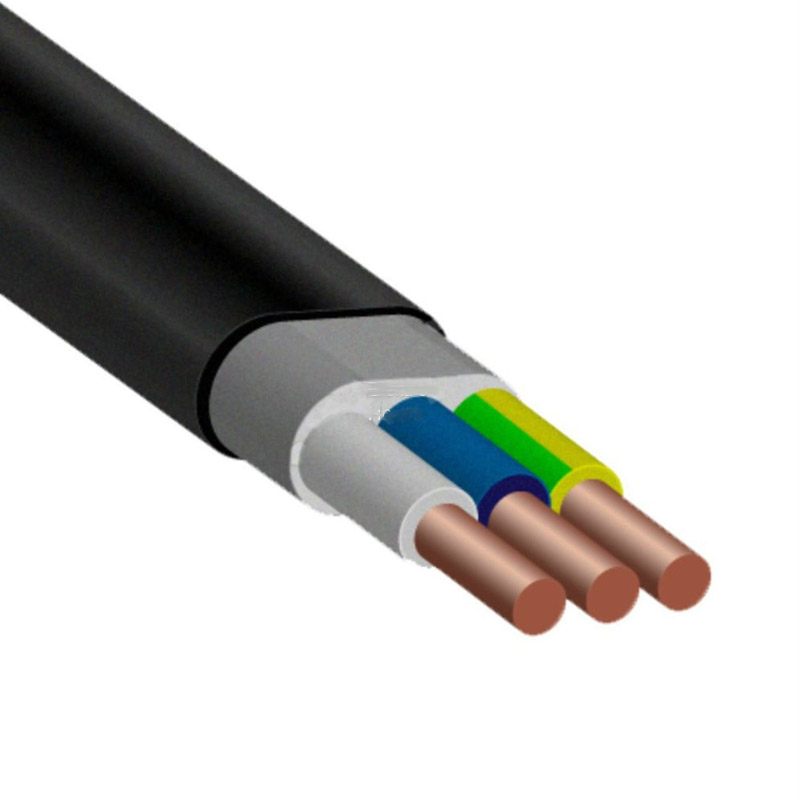

Елементи конструкції:
1. Мідна струмопровідна жила (кількість жил 1, 2, 3, 3+1, 4 і 5 шт.):
2. Ізоляція з ПВХ пластикату, маркування жил:
Обмотка з нетканого полотна для багатожильних кабелів січенням жилв 16 кв. мм і вище (допускається виготовлення кабелів без обмотки);
Оболонка з ПВХ пластикату.
Галузь застосування:
Силові кабелі призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ і 1,0 кВ частоти 50Гц або на постійну напругу в 2,4 рази більше змінної напруги.
Кабелі виготовляються для експлуатації в районах з помірним, холодним і тропічним кліматом. Кабелі призначені для експлуатації на суші, річках і озерах на висотах до 4300 м. над рівнем моря.
Кабелі застосовуються для прокладки:
Кабелі призначені для вертикальних, похилих і горизонтальних трас. Неброньовані кабелі можуть використовуватися в місцях схильних до вібрації. Кабелі поширюють горіння при одиночній прокладці (норми МЕК 60332-1). Кабелі в тропічному кліматичному виконанні (індекс «-Т») стійкі до впливу цвілевих грибів. Допустимий нагрів струмопровідних жил в аварійному режимі не повинен перевищувати + 80 ° С і тривалість роботи в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.
Маркування кабелів ВВГ:
нг: силовий мідний кабель з ізоляцією кожної жили і в оболонці з полівінілхлориду, що не підтримує горіння.
нгд: силовий мідний кабель з ізоляцією кожної жили та в оболонці з полівінілхлориду, не підтримує горіння, з низьким димовиділенням в разі пожеж.
з: заповненням з полівінілхлоридного пластикату.
е: з екраном у вигляді мідної стрічки.
Термін служби кабелів - 30 років.
