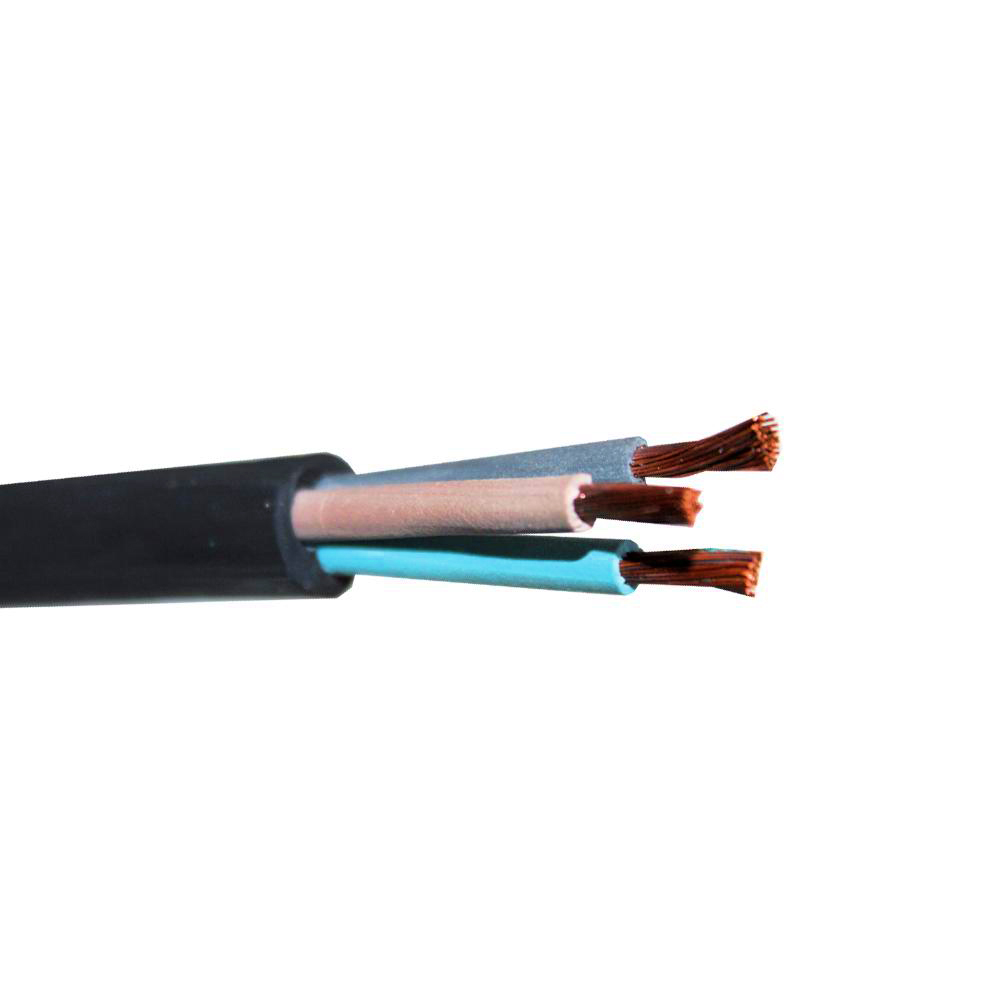

Кабель КГ (кабель гнучкий) - силовий, товстий, гнучкий провід. Його призначення - підключення до мережі пересувних апаратів. Саме підвищена гнучкість кабелю відстрочує передчасне перетирання та поломку, тому силовий гнучкий кабель вибирають для рухомого приєднання електротехнічної апаратури та таких установок як:
КГ кабель конструктивно складається з безлічі тонких жил. Вони відрізняються стійкістю до множинного скручування, перегинів та розтягування. Гнучкий провід не має внутрішніх порожнин - весь простір заповнений гумою.
Силові гнучкі кабелі призначені для приєднання пересувних механізмів до електричних мереж на номінальну змінну напругу 660 В частотою до 400 Гц або постійну напругу 1000 В. Призначені для експлуатації на суші, річках і озерах в макрокліматичних районах з помірним, холодним (КГ-ХЛ ) і тропічним (КГ-Т) кліматом, на відкритому повітрі і в приміщеннях. Вид кліматичного виконання кабелів У, ХЛ, Т категорій розміщення 1, 2, 3 по ГОСТ 15150. Стійкі до впливу сонячного випромінювання. Кабелі марки КГ-Т стійкі до ураження пліснявими грибами. Термін служби - 4 роки. Багаторазові перегини кабелю через систему роликів:
| Діаметр роликів | Навантаження розтягу | Перетин основних жил | Число циклів перегинів |
| 120 мм | 15 Н | 2,5 кв.мм | 30 000 |
| 200 мм | 20 Н | 4,0 кв.мм | 30 000 |
| Тривало допустима температура на жилі, не більше [° C] | 75 |
| Випробувальна змінна напругу частотою 50 Гц, 5 хв. [КВ] | 2.5 |
| Максимальна робоча температура жили [° С] | 75 |
| Номінальна змінна напруга частоти 400 Гц, [кВ] | 0.66 |
| Номінальна постійна напруга [кВ] | 1 |
| Радіус вигину кабелів [зовнішніх діаметрів] | 8 |
| Розтягуюче зусилля кабелів на 1 мм2 сумарного перетину всіх жил, не більше [Н] | 19.6 |
| Будівельна довжина, не менше [м] | 150 |
| Температура навколишнього середовища, верхня межа [° C] | +50 |
| Температура навколишнього середовища, нижня межа [° C] | -40 |
| Електричний опір ізоляції основних жил при 20° С, не менше [МОм х км] | 50 |
Струмове навантаження:
| Кількість та перетин жил, шт х кв.мм |
Не більше А |
| 1x2,5 | 69 |
| 1x4,0 | 89 |
| 1x6,0 | 115 |
| 1x10 | 144 |
| 1x16 | 189 |
| 1x25 | 240 |
| 1x35 | 298 |
| 1x50 | 362 |
| 1x70 | 437 |
| 1x95 | 522 |
| 1x120 | 609 |
| 2x0,75 | 24 |
| 2x1,0 | 28 |
| 2x1,5 | 35 |
| 2x2,5 | 47 |
| 2x4,0 | 60 |
| 2x6,0 | 75 |
| 2x10 | 97 |
| 2x16 | 128 |
| 2x25 | 162 |
| 2x35 | 200 |
| 2x50 | 245 |
| 2x70 | 290 |
| 2x95 | 347 |
| 2x120 | 407 |
| 2x0,75 + 1x0,75 | 24 |
| 2x1,0 + 1x1,0 | 28 |
| 2x1,5 + 1x1,5 | 35 |
| 2x2,5 + 1x1,5 | 47 |
| 2x4,0 + 1x2,5 | 60 |
| 2x6,0 + 1x4,0 | 75 |
| 2x10 + 1x6,0 | 97 |
| 2x16 + 1x6,0 | 128 |
| 2x25 + 1x10 | 162 |
| 2x3 5 + 1x10 | 200 |
| 2x50 + 1x16 | 245 |
| 2x70 + 1x25 | 290 |
| 2x95 + 1x35 | 347 |
| 2x120 + 1x35 | 407 |
| 3x0,75 | 22 |
| 3x1,0 | 24 |
| 3x1,5 | 31 |
| 3x2,5 | 42 |
| 3x4,0 | 55 |
| 3x6,0 | 69 |
| 3x16 + 1x6,0 | 106 |
| 3x25 + 1x10 | 141 |
| 3x35 + 1x10 | 170 |
| 3x50 + 1x16 | 213 |
| 3x70 + 1x16 | 260 |
| 3x95 + 1x25 | 313 |
| 3x120 + 1x35 | 367 |
| 3x150 + 1x50 | 413 |
| 3x16 + 1x6,0 + 1x6,0 | 106 |
| 3x25 + 1x10 + 1x6,0 | 141 |
| 3x35 + 1x10 + 1x6,0 | 170 |
| 3x50 + 1x16 + 1x10 | 213 |
| 3x70 + 1x16 + 1x10 | 260 |
| 3x95 + 1x25 + 1x10 | 313 |
| 3x120 + 1x35 + 1x10 | 367 |
| 3x150 + 1x50 + 1x10 | 413 |
