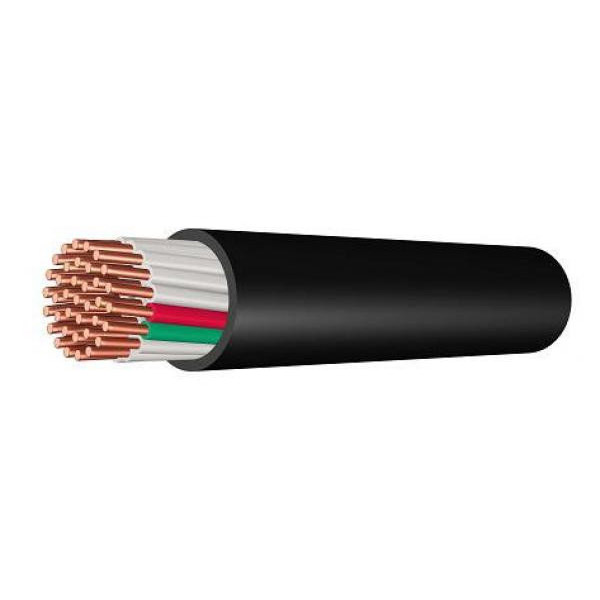

Кабель КВВГ мідний

Елементи конструкції:

Мідна однодротова струмопровідна жила круглої форми класу 1 по ГОСТ 22483.
Ізоляція з полівінілхлоридного пластикату. Ізольовані жили кабелів скручені. У кожному повиві є рахункова пара, ізольовані жили якої відрізняються за кольором один від одного і від інших жил. Оболонка з полівінілхлоридного пластикату.

Галузь застосування:

Кабелі призначені для нерухомого приєднання до електричних приладів, апаратів, збірок затискачів електричних розподільних пристроїв з номінальною змінною напругою до 660 В частотою до 100 Гц або постійною напругою до 1000 В.

Кабелі застосовуються для прокладки на відкритому повітрі, в приміщеннях, каналах, тунелях, в умовах агресивного середовища, при відсутності механічних впливів на кабелі. Допускається прокладка кабелів в землі (траншеях) при забезпеченні захисту кабелів в місцях виходу на поверхню. Кабелі поширюють горіння при одиночній прокладці (норми ГОСТ 12176-89). Кабелі марки КВВГз застосовуються для електроустановок, що вимагають ущільнення кабелів при введенні.

Радіус вигину кабелю при прокладці:

• Кабель зовніш. діаметром до 10 мм. включ. - не менше 3-х діаметрів кабелю
• Кабель зовніш. діаметром від 10 до 25 мм. включ. - не менше 4-х діаметрів кабелю
• Кабель зовніш. діаметром від 25 мм. - не менше 6-ти діаметрів кабелю

Строк служби:

• при прокладанні на відкритому повітрі, в землі (траншеях) не менше 15 років
• при прокладці в приміщеннях, тунелях, каналах не менше 25 років

Маркування кабелю:

• нг: силовий мідний кабель з ізоляцією кожної жили і в оболонці з полівінілхлориду, що не підтримує горіння.
• нгд: силовий мідний кабель з ізоляцією кожної жили і в оболонці з полівінілхлориду, не підтримує горіння, з низьким димовиділенням в разі пожеж.
• з: заповнення з полівінілхлоридного пластикату.
• е: з екраном у вигляді мідної стрічки.
