Світильник ДСП22ВЕх

ДСП22ВЕх

Завантажити буклет (~0,10Mb, PDF)

Вибухозахищений світлодіодний світильник з вузько направленим світловим потоком для підсвічування оглядових вікон, широко використовується з метою контролю технологічного процесу в хімічній, фармацевтичній, нафтовій та інших галузях промисловості.

Технічні характеристики

Вид і рівень вибухозахисту (маркування)	в Україні: II 2G Ex db eb op is IIB T6 Gb II 2D Ex tb op is IIIC T80°С Db
Клас вибухонебезпечної зони	1, 2, 21, 22
Клас електрозахисту (ДСТУ ІЕС 60598-1:2002)	I
Клас пожежонебезпечної зони	П-I, П-II
Компенсація реактивної потужності (PFC)	0,95
Корельована колірна температура (ССТ)	4000K (3800...4200К)
Механічна стійкість (ГОСТ 30631-99)	М1
Напруга, В	220 AC, 220 DC
Ступінь пиловологозахисту	IР66
Температура навколишнього середовища	-40°С...+60°С (У1)
Джерело світла	світлодіоди LED
Потужність, Вт	10

ЗАПИТ ЦІНИ Завантажити каталог (~10,45Mb, PDF)

Опис Особливості Конструкція Монтаж Приклад для замовлення Технічні характеристики Завантажити

Вибухозахищений світлодіодний світильник для підсвічування оглядових вікон, контролю технологічного процесу у вибухонебезпечних зонах 1, 2, 21, 22 в приміщеннях і зовнішніх установках хімічної, фармацевтичної, нафтової, нафтопереробної, газової, харчової та інших галузей промисловості згідно з маркуванням до вибухозахисту і відповідає вимогами п. 4 НПАОП 40.1-1.32-01 «Правила будови електроустановок.

Призначений для застосування у пожежонебезпечних зонах класів П-І, П-ІІ відповідно до вимог п. 5 НПАОП 40.1-1.32-01 «Правила будови електроустановок. Електрообладнання спеціальних установок».

Компактний - габаритні та приєднувальні розміри світильника дозволяють не затуляти оглядове вікно технологічного процесу.

Пояснення iнформацiйних позначень (PDF, ~225Kb).

робочий діапазон напруги змінного струму 198...264В або 10...42В, постійного струму 10...42В;
джерело світла - енергоекономні світлодіоди - клас енергоефективності «А++»! понад 50тис. годин безперервної роботи, стабільний світловий потік, миттєво запалюються / перезапалюються, стійкі до перепадів напруги і багаторазових вмикань / вимикань, мають високу кольоропередачу, відсутній шкідливий ефект низькочастотних пульсацій, немає ультрафіолетового випромінювання, екологічно не шкідливі - не вимагають спеціальної утилізації (без ртуті);
за запитом: корельована колірна температура згідно потреби;
електронні компоненти та світлодіоди виключно провідних світових виробників;
висока ступінь пилевологозахисту, пожежобезпечний, удароміцний, атмосферостійкий - має тривалий термін служби;
сертифіковані на відповідність вимогам "Технічного Регламенту обладнання та захисних систем, призначених для застосування в потенційно вибухонебезпечному середовищі", Технічного регламенту Митного Союзу “О безопасности оборудования для работы во взрывоопасных средах" (ТР ТС 012/2011) та стандартів з вибухозахисту.

Корпусні деталі: алюмінієвий сплав.
Світлопропускний захисний елемент: прозоре плоске гартоване скло.
Кабельні вводи: 1шт.
Апаратура керування (модифікація): вбудований ЕДЖ
ДЖЕРЕЛО СВІТЛА: світлодіоди LUMINUS.

Комплектація: світильник з світлодіодним джерелом світла.

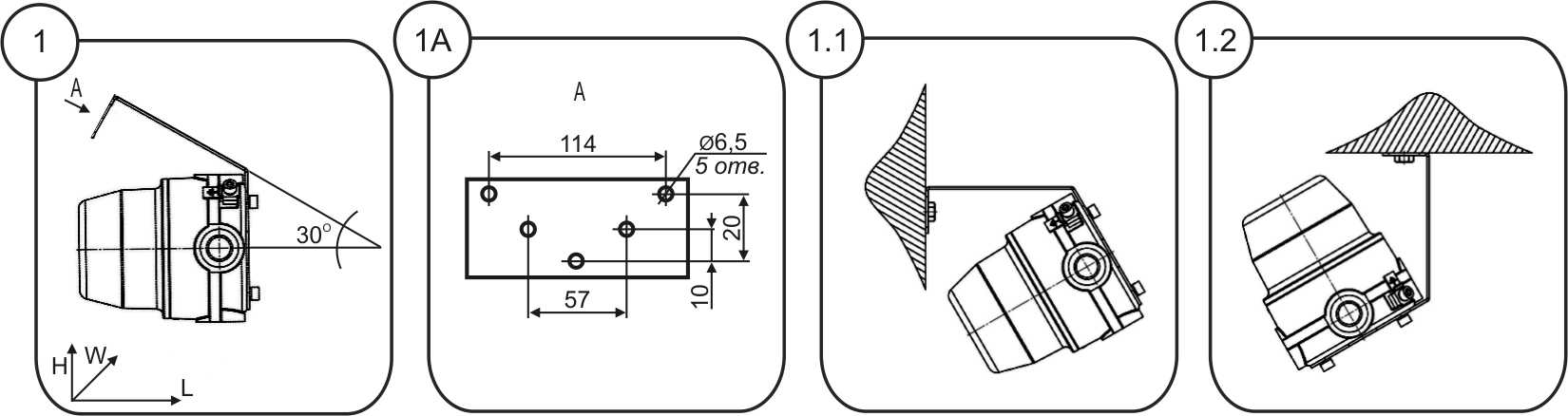

на горизонтальну або вертикальну опорну поверхню.

ЕЛЕКТРОПІД'ЄДНАННЯ: індивідуальне
• не броньованим кабелем Ø6,5...14мм (перетин жил до 4мм²),
• не броньованим кабелем Ø6,1...11,7мм (перетин жил до 4мм²) у металорукаві (гофрі) Ø13...16мм,
• броньованим кабелем Ø9,5...15,9мм (перетин жил до 4мм²),

або, за запитом, інший діаметр кабелю.

ВАТРА ДСП22ВЕх-10-012 У1

розшифровування модифікації:

1 цифра • 0
2 цифра • напруга живлення:
1- змінний струм 220В
2- змінний або постійний струм 12В, 24В або 36В

3 цифра • електропід'єднання:
1- не броньованим кабелем
2- броньованим кабелем
3- не броньованим кабелем в металорукаві (гофрі)

Тип світильника	Напруга, В	Ступінь захисту	ДС	Потужність, Вт ±5%	Світловий потік, лм ±5%	Кут	Габарити макс., LxWxH, мм	Маса, кг ±10%
ДСП22ВЕх-10-011 У1	220 AC	IP66	LED	10	760	25°	140x146x178	1,5
ДСП22ВЕх-10-012 У1	220 AC	IP66	LED	10	760	25°	140x190x178	1,5
ДСП22ВЕх-10-013 У1	220 AC	IP66	LED	10	760	25°	140x190x178	1,5
ДСП22ВЕх-10-021 У1	12, 24 або 36 AC/DC	IP66	LED	10	760	25°	140x146x178	1,5
ДСП22ВЕх-10-022 У1	12, 24 або 36 AC/DC	IP66	LED	10	760	25°	140x190x178	1,5
ДСП22ВЕх-10-023 У1	12, 24 або 36 AC/DC	IP66	LED	10	760	25°	140x190x178	1,5

VATRA-UKR_DSP22VEx (PDF, ~ 0,10 Mb)
