Вибухозахищений світлодіодний світильник ДСП21ВЕх

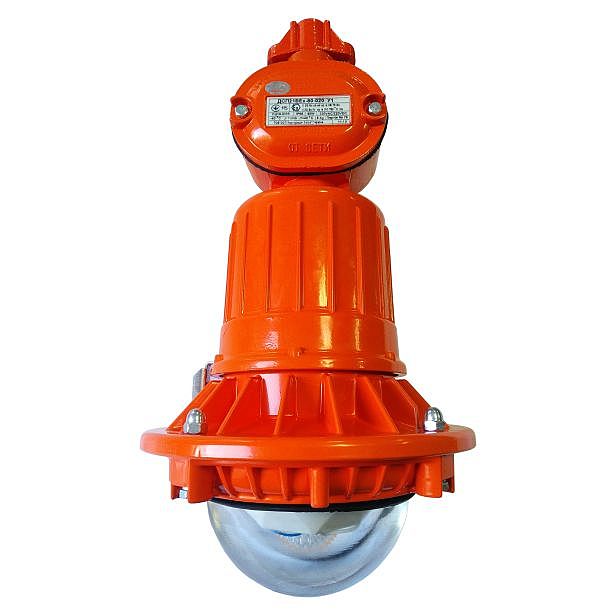

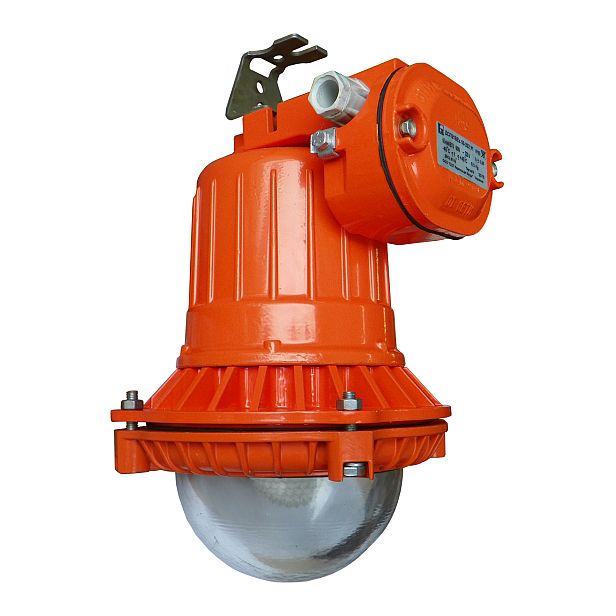

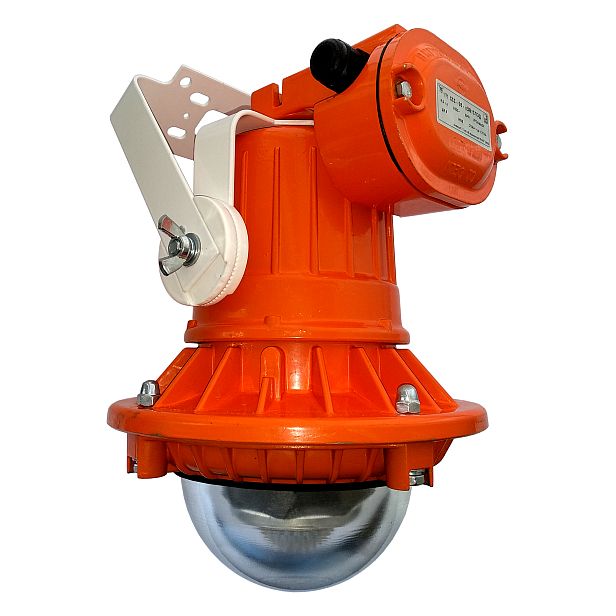

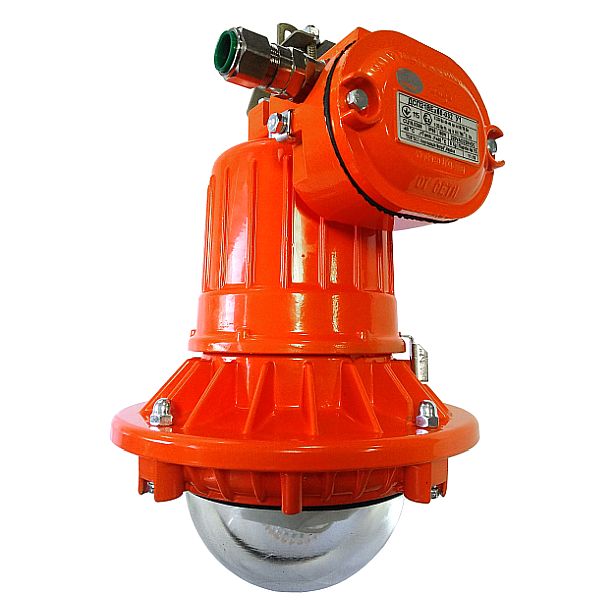

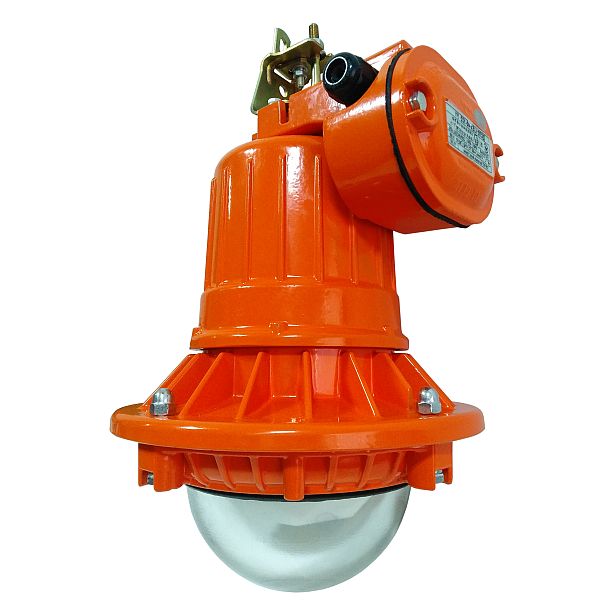

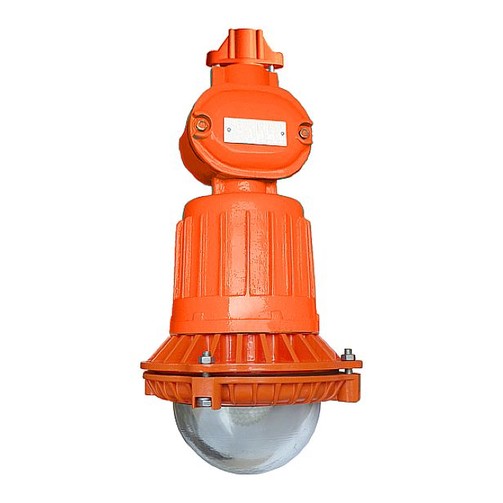

Світильник ДСП21ВЕх
Вибухозахищений світлодіодний світильник рівня захисту 1Ех для загального та аварійного освітлення згідно до маркування з вибухозахисту у вибухонебезпечних зонах класів 1, 2 і пожежонебезпечних зонах класів П-I, П-ІІ. Допускається застосування в зонах 21, 22.
Технічні характеристики
Вид і рівень вибухозахисту (маркування) в Україні: II 2G Ex db eb op is IIB T6 Gb II 2D Ex tb op is IIIC T80°С Db, на експорт в МС: 1Ex d e IIC T6 Gb
Клас вибухонебезпечної зони 1, 2, 21, 22
Клас електрозахисту (ДСТУ ІЕС 60598-1:2002) I
Клас пожежонебезпечної зони П-I, П-II
Компенсація реактивної потужності (PFC) 0,95
Корельована колірна температура (ССТ) 4000К (3800...4200К)
Механічна стійкість (ГОСТ 30631-99) М1
Напруга, В 220 AC, 220 DC
Ступінь пиловологозахисту IР66
Температура навколишнього середовища 40Вт: -40°С...+60°С (У1), 40Вт: 0°С...+40°С (УХЛ3.1) для аварійного виконання, 50Вт: -40°С...+55°С (У1), 60Вт, 70Вт, 80Вт: -40°С...+40°С (У1)
Джерело світла світлодіоди LED
Потужність, Вт 40, 50, 60, 70, 80

Вибухозахищений світлодіодний світильник рівня захисту 1Ех для загального та аварійного освітлення згідно до маркування з вибухозахисту у вибухонебезпечних зонах класів 1, 2 і пожежонебезпечних зонах класів П-I, П-ІІ. Допускається застосування в зонах 21, 22. Згідно вимог НПАОП 40.1.1.32-01 «Правила будови електроустановок. Електрообладнання спеціальних установок», «Технічного регламенту обладнання та захисних систем, призначених для застосування в потенційно вибухонебезпечному середовищі» та інших нормативних документів. Для приміщень нафтової, нафтопереробної, газової, хімічної, цементної, деревообробної, харчової та інших галузей промисловості.

  • робочий діапазон напруги змінного струму 100..305В (для аварійного виконання 220В ±10%) та постійного струму 142..431В;
  • найкраще співвідношення потужності, температурного класу і маси;
  • покращені властивості вибухозахисту світильника шляхом зменшення температури нагрівання оболонки (світлодіодна матриця змонтована на корпусі-радіаторі який відводить і розподіляє тепло);
  • вузол вводу (ввідне відділення) надійно з'єднаний з корпусом за допомогою сталевої різьбової втулки (прохідний ізолятор), яка забезпечує не тільки міцність конструкції, але і збереження параметрів різьбової вибухової щілини під час всього терміну служби;
  • є модифікації потужністю 40Вт які комплектуються блоком аварійного живлення з Ni-MH акумуляторною батареєю (БАЖ з АКБ) для роботи в аварійному режимі не менше 3 годин;
  • на замовлення, світильники комплектуються електронним джерелом живлення (ЕДЖ) з функцією DIM - регулювання інтенсивності світлового потоку способом дімірування (1...10V DC) в діапазоні 10...100%;
  • на замовлення, світильники комплектуються електронним джерелом живлення (ЕДЖ) з функцією DALI - інтелектуальна цифрова система управління, яка дозволяє в автоматичному і напівавтоматичному режимі регулювати яскравість і роботу світильника або груп світильників;
  • висока ступінь пилевологозахисту, пожежобезпечний;
  • атмосферостійкий - тривалий термін служби;
  • джерело світла - енергоекономні світлодіоди - клас енергоефективності «А++»! понад 50тис. годин безперервної роботи, стабільний світловий потік, миттєво запалюються / перезапалюються, стійкі до перепадів напруги і багаторазових вмикань / вимикань, мають високу кольоропередачу, відсутній шкідливий ефект низькочастотних пульсацій, немає ультрафіолетового випромінювання, екологічно не шкідливі - не вимагають спеціальної утилізації (без ртуті);
  • електронні компоненти та світлодіоди виключно провідних світових виробників;
  • два кабельні вводи для електрокабелю - транзитне (магістральне) електропідключення в лінію.

Корпусні деталі: алюмінієвий сплав.
Світлопропускний захисний елемент: ковпак -  ударостійкий світлостабілізований полікарбонат.

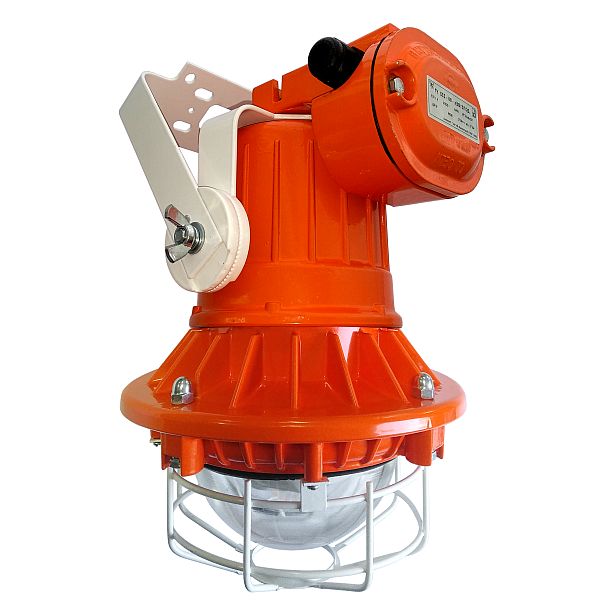

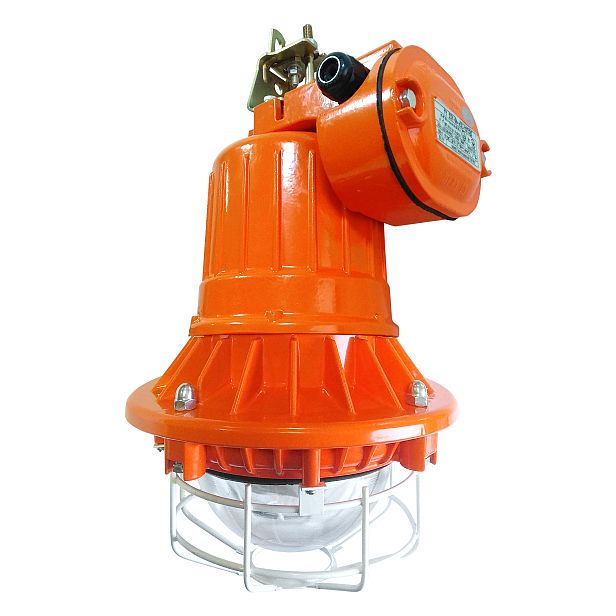

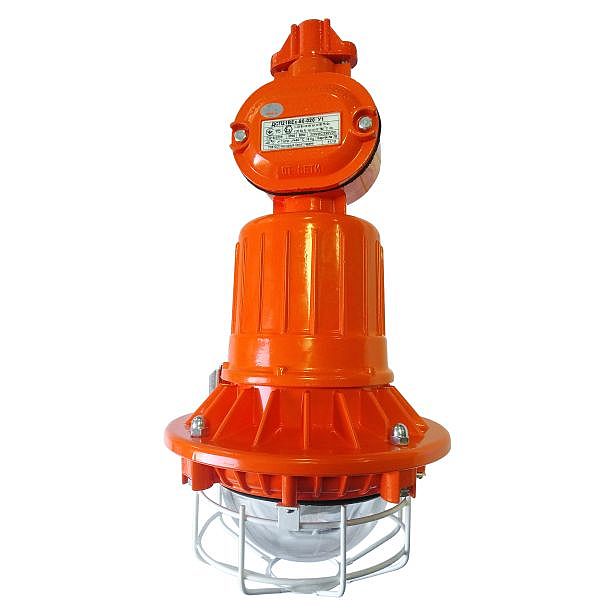

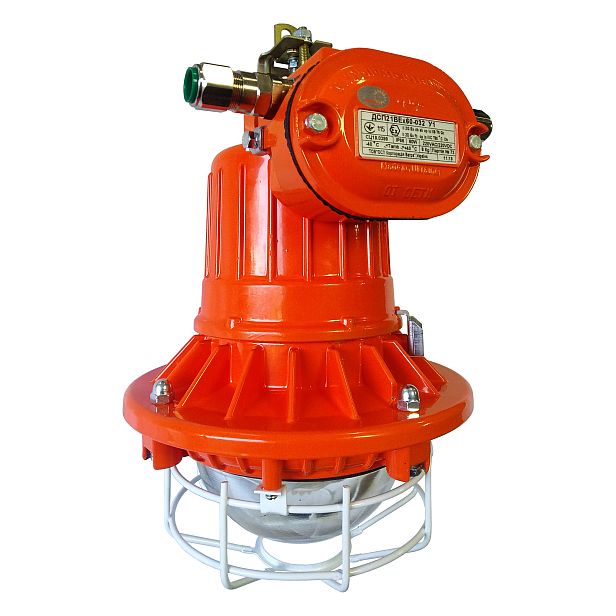

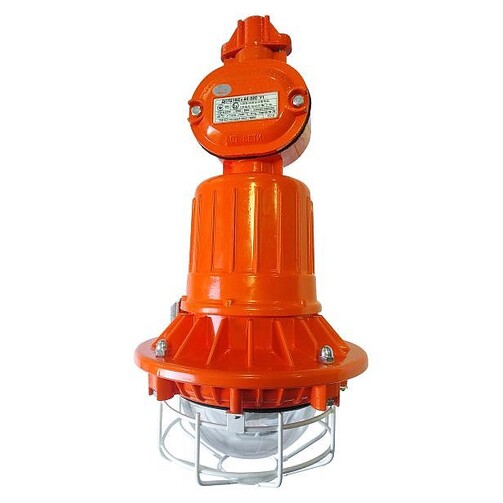

На замовлення: захисна сітка - стальний дріт.
Апаратура керування - вбудована (модифікація):

  • ЕДЖ Mean Well
  • ЕДЖ та БАЖ з АКБ
  • ЕДЖ з функцією DIM (на замовлення)
  • ЕДЖ з функцією DALI (на замовлення)

Кабельний ввід: 1 або 2шт., заглушка (3) для модифікацій -Х31, -Х32, -Х41, -Х42.
Комплектація: світильник з світлодіодним джерелом світла, на замовлення: монтажний вузол (див. схеми кріплення).

ДЖЕРЕЛО СВІТЛА: світлодіоди.

Світильник ДСП21ВЕх монтаж
(1) індивідуально -
 • (1A - 1.1) за допомогою фланця - на вертикальну трубу з різьбою G3/4-В,
 • (1B.1) на вертикальний монтажний профіль.

(2) індивідуально або транзитно -
 • (2A - 2A.1, 2А.2) на горизонтальний монтажний профіль,
 • (2A - 2A.3) на вертикальний монтажний профіль,
 • (2В) на горизонтальну трубу з зовнішнім Ø25...28мм,
 • (2C) на гак,
 • (2D - 2D.1) з допомогою поворотної ліри на горизонтальну опорну поверхню під кутом min 30О- max 60О,
 • (2D - 2D.2) з допомогою поворотної ліри на вертикальну опорну поверхню під кутом min 30О- max 60О,
на замовлення:
 • (2E - 2E.1) на кронштейн під кутом 30О,
 • (2F) на горизонтальну опорну поверхню.

ЕЛЕКТРОПІД'ЄДНАННЯ:
 • індивідуально не броньованим кабелем Ø8...16мм (перетин жил до 4мм2, для аварійного виконання до 2,5мм2)
 • індивідуально або транзитно -
   - не броньованим кабелем Ø7...13мм (перетин жил до 4мм2),
   - броньованим кабелем Ø9,5...15,9мм (перетин жил до 4мм2),
або, на замовлення, інший діаметр кабелю.

ВАТРА ДСП21ВЕх-70-222 УХЛ1 розшифровування модифікації:

1 цифра • тип КСС, вид освітлення:
0- М (рівномірна), загальне (робоче)
1- Д (косинусна), загальне (робоче)
2- М (рівномірна), загальне (робоче) і аварійне
3- Д (косинусна), загальне (робоче) і аварійне


2 цифра • спосіб електропід'єднання:
1- індивідуально броньованим кабелем
2- індивідуально не броньованим кабелем
3- транзитно (в магістральну лінію) броньованим кабелем
4- транзитно (в магістральну лінію) не броньованим кабелем


3 цифра • спосіб монтажу:
0- на вертикальну різьбову трубу G3/4-B, на вертикальний монтажний профіль
1- на вертикальну або горизонтальну опорну поверхню з допомогою поворотної ліри
2- на вертикальний або горизонтальний монтажний профіль, на горизонтальну трубу з зовнішнім Ø25...28мм, на гак
