Прожектор ДСУ05У VECTOR

ДСУ05У Vector-В (25...150Вт)
ДСУ05У Vector-В (200Вт)
ДСУ05У Vector-В (300Вт)
ДСУ05У Vector-В (400, 480Вт)
ДСУ05У Vector-В (600Вт)
ДСУ05У Vector-A (25...150Вт)
ДСУ05У Vector-A (200Вт)

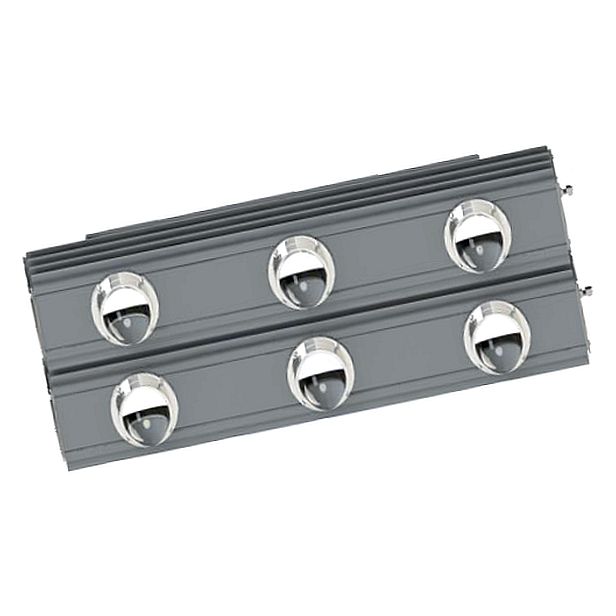

ДСУ05У Vector-А (300Вт)

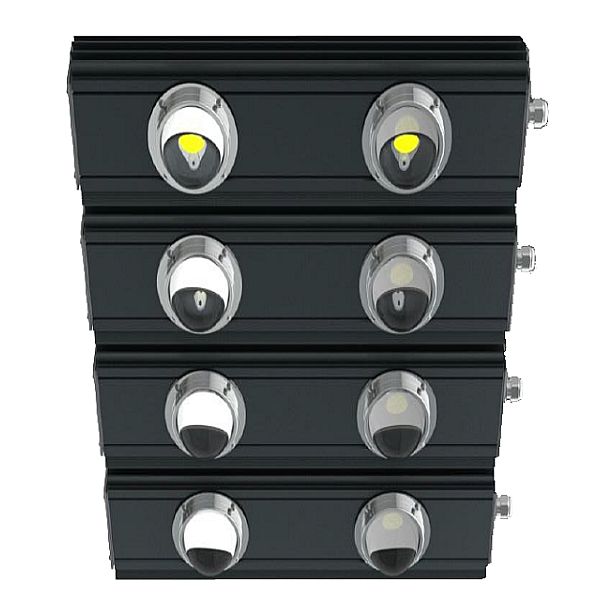

ДСУ05У Vector-А (400, 480Вт)

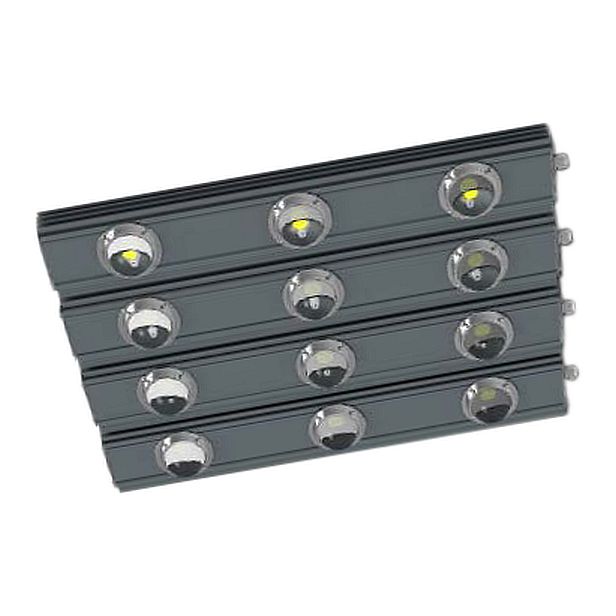

ДСУ05У Vector-А (600Вт)
Прожектор ДСУ05У VECTOR
ДСУ05У Vector-В (25...150Вт)
ДСУ05У Vector-В (200Вт)

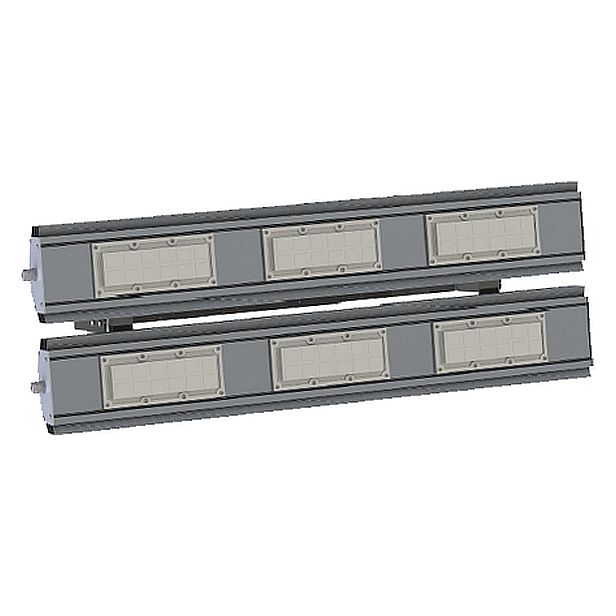

ДСУ05У Vector-В (300Вт)

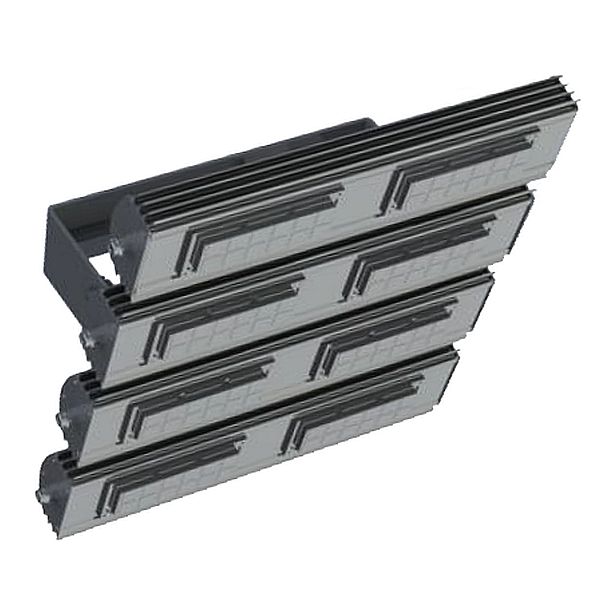

ДСУ05У Vector-В (400, 480Вт)

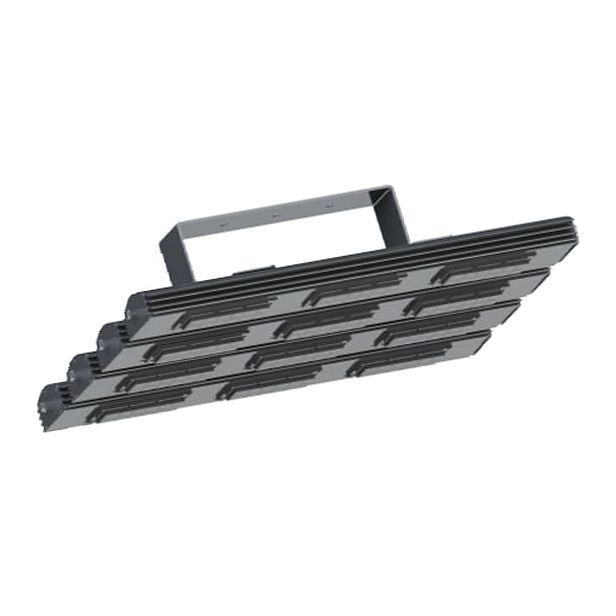

ДСУ05У Vector-В (600Вт)
ДСУ05У Vector-A (25...150Вт)
ДСУ05У Vector-A (200Вт)
ДСУ05У Vector-А (300Вт)
ДСУ05У Vector-А (400, 480Вт)
ДСУ05У Vector-А (600Вт)
Завантажити буклет  (~0,17Mb, PDF)
Технічні характеристики
Клас електрозахисту (ДСТУ ІЕС 60598-1:2002) I
Компенсація реактивної потужності (PFC) 0,95
Корельована колірна температура (ССТ) 4000К (на замовлення 3000, 5000, 6000К)
Механічна стійкість (ГОСТ 30631-99) М1, М3
Напруга, В 220 AC, 220 DC
Ступінь пиловологозахисту IP65
Температура навколишнього середовища -40°С...+60°С (У1), -40°С...+80°С (У1) з датчиком терморегуляції
Джерело світла світлодіоди LED
Потужність, Вт 25, 50, 60, 75, 100, 120, 150, 200, 300, 400, 480, 600
ЗАПИТ ЦІНИ Завантажити каталог  (~10,45Mb, PDF)
Опис Особливості Конструкція Монтаж Приклад для замовлення Технічні харакетристики Завантажити
Прожектор має універсальне застосування для освітлення:
  • територій промислових, транспортних, залізничних, будівельних і сільськогосподарських об'єктів; спортивних комплексів;
  • кар'єрів, гірничих розробок; для встановлення на екскаватори і крани, а також на інші механізми;
  • площ та інших відкритих просторів, вулиць, доріг; автодорожніх розв'язок і місць паркувань;
  • архітектурних споруд, фасадів і пам'ятників; рекламних щитів;
  • виробничих, комерційних, сільськогосподарських, складських, допоміжних та інших приміщень.
  • робочий діапазон напруги змінного струму 100...305В;
  • за запитом: робоча напруга постійного струму 220В;
  • за запитом: датчик управління терморегуляцією (виконання Т) – при перевищенні меж температурного режиму термодатчик подає сигнал на блок живлення, який знижує силу струму, тим самим оберігаючи від передчасного світлодіоди виходу з ладу;
  • за запитом: блок захисту від перенапруги (виконання П), самовідновлюваний - вимикає від електромережі при перевищенні напруги вище 280В та тривалістю більше 60мс, та вмикає при після стабілізації напруги;
  • джерело світла - енергоекономні світлодіоди - клас енергоефективності «А++»! понад 50тис. годин безперервної роботи, стабільний світловий потік, миттєво запалюються / перезапалюються, стійкі до перепадів напруги і багаторазових вмикань / вимикань, мають високу кольоропередачу, відсутній шкідливий ефект низькочастотних пульсацій, немає ультрафіолетового випромінювання, екологічно не шкідливі - не вимагають спеціальної утилізації (без ртуті);
  • кожний світлодіод забезпечений ланцюгом зворотного ходу захисту - у разі виходу з ладу одного світлодіода, прожектор продовжує функціонувати в нормальному режимі без втрати світлового потоку;
  • плавне включення дозволяє продовжити термін служби світлодіодів завдяки поступовому збільшенню напруги струму, тим самим створюючи для світлодіодів ощадний режим роботи;
  • за запитом корельована колірна температура - 3000К, або 5000К, або 6000К;
  • електронні компоненти та світлодіоди виключно провідних світових виробників;
  • висока ступінь пилевологозахисту, пожежобезпечний, атмосферостійкий - тривалий термін служби.

Корпусні деталі: алюміній.

Світлопропускний захисний елемент - оптична лінза:

  • модель А - оптичні лінзи - термостійке скло;
  • модель В - моноблок лінз вторинної оптики - поліметилметакрилат (ПММА).

Монтажна ліра: сталевий прокат.
Апаратура керування: вбудоване електронне джерело живлення (ЕДЖ) Mean Well.
Кабельний ввід: 1шт.
Комплектація: прожектор з світлодіодним джерелом світла.

ДЖЕРЕЛО СВІТЛА: світлодіоди Samsung.


Прожектор ДСУ05У VECTOR - монтаж

на горизонтальну або вертикальну опорну поверхню за допомогою поворотної ліри.

ЕЛЕКТРОПІД'ЄДНАННЯ: індивідуальне кабелем Ø8...12мм (перетин жил 1,5...4мм2).

ВАТРА ДСУ05У-500-111 У1

розшифровування модифікації:

1 цифра • тип світлопропускаючого захисного елементу, кут розсіювання:
1- (модель А) оптичні лінзи, 60º
2- (модель А) оптичні лінзи, 90º
3- (модель А) оптичні лінзи, 120º
4- (модель В) моноблок лінз вторинної оптики, 15º
5- (модель В) моноблок лінз вторинної оптики, 30º
6- (модель В) моноблок лінз вторинної оптики, 60º
7- (модель В) моноблок лінз вторинної оптики, 90º

2 цифра • параметри мережі живлення:
1- змінний струм, 220В

3 цифра • монтаж (конструктивна особливість):
1- з допомогою ліри

* позначення
«Т» - за запитом: з датчиком терморегуляції
«П» - за запитом: з блоком захисту від перенапруги

Тип прожектора Рис. Потужність, Вт ±5% Світловий потік, лм ±5% Кути розсіювання, град. Габарити, LxWxH, мм ±10% Маса, кг ±10%
ДСУ05У-25-1-111, -211, -311 Vector-A  1 25 3250 60°, 90°, 120° 350x130x150  2,4
ДСУ05У-50-1-111, -211, -311 Vector-A  1 50 6500 60°, 90°, 120° 350x130x150  2,4
ДСУ05У-60-1-111, -211, -311 Vector-A  1 60 7800 60°, 90°, 120° 400x130x150  2,8
ДСУ05У-75-1-111, -211, -311 Vector-A  1 75 9750 60°, 90°, 120° 500x130x150  3,2
ДСУ05У-100-1-111, -211, -311 Vector-A  1 100 13000 60°, 90°, 120° 500x130x150  3,2
ДСУ05У-120-1-111, -211, -311 Vector-A  1 120 15600 60°, 90°, 120° 600x130x150  4,4
ДСУ05У-150-1-111, -211, -311 Vector-A  1 150 19500 60°, 90°, 120° 800x130x150  5,4
ДСУ05У-200-1-111, -211, -311 Vector-A 2 200 27000 60°, 90°, 120° 500х280х230 11,8
ДСУ05У-300-1-111, -211, -311 Vector-A 3 300 40500 60°, 90°, 120° 800х280х230 15,8
ДСУ05У-400-1-111, -211, -311 Vector-A 4 400 54000 60°, 90°, 120° 500х580х230 20,0
ДСУ05У-480-1-111, -211, -311 Vector-A 4 480 64800 60°, 90°, 120° 600х580х230 22,4
ДСУ05У-600-1-111, -211, -311 Vector-A 5 600 81000 60°, 90°, 120° 800х580х230 32,5
ДСУ05У-25-1-411, -511, -611, -711 Vector-B  6 25 3250 15°, 30°, 60°, 90° 350x130x150  2,4
ДСУ05У-50-1-411, -511, -611, -711 Vector-B   6 50 6500 15°, 30°, 60°, 90° 350x130x150  2,4
ДСУ05У-60-1-411, -511, -611, -711 Vector-B   6 60 7800 15°, 30°, 60°, 90° 400x130x150  2,8
ДСУ05У-75-1-411, -511, -611, -711 Vector-B  6 75 9750 15°, 30°, 60°, 90° 500x130x150  3,2
ДСУ05У-100-1-411, -511, -611, -711 Vector-B  6 100 13000 15°, 30°, 60°, 90° 500x130x150  3,2
ДСУ05У-120-1-411, -511, -611, -711 Vector-B  6 120 15600 15°, 30°, 60°, 90° 600x130x150  4,4
ДСУ05У-150-1-411, -511, -611, -711 Vector-B   6 150 19500 15°, 30°, 60°, 90° 800x130x150  5,4
ДСУ05У-200-1-411, -511, -611, -711 Vector-B 7 200 27000 15°, 30°, 60°, 90° 500х280х230 8,2
ДСУ05У-300-1-411, -511, -611, -711 Vector-B 8 300 40500 15°, 30°, 60°, 90° 800х280х230 12,4
ДСУ05У-400-1-411, -511, -611, -711 Vector-B 9 400 54000 15°, 30°, 60°, 90° 500х580х230 18,4
ДСУ05У-480-1-411, -511, -611, -711 Vector-B 9 480 64800 15°, 30°, 60°, 90° 600х580х230 18,8
ДСУ05У-600-1-411, -511, -611, -711 Vector-B 10 600 81000 15°, 30°, 60°, 90° 800х580х230 26,2
